Как да изберем Електрически проводници;

Електрическата енергия преминава през разпределителни линии и мрежи, през електрически проводници. В Sodimac.com ви съветваме, за да знаете как да изберете електрически проводник и да знаете различните видове, които съществуват.

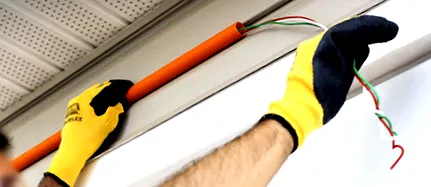

проводници

Характеристики на електрическия проводник

  • Електрическият проводник е материал, който предлага малко съпротивление на преминаването на електричество и следователно служи за транспортирането му.
  • Най-добрите електрически проводници са металите. Въпреки че алуминият е отличен проводник, медта е основният проводников материал поради забележителните си механични и електрически предимства.
  • Електрическият проводник може да бъде под формата на единичен многожилен проводник или кабел, образуван от няколко нишки или жици, усукани заедно.
  • За да изберете електрически проводник, трябва да се има предвид, че:
    • Осигурете достатъчен токов капацитет.
    • Поддържат токове на късо съединение.
    • Имат ефективна механична устойчивост.
    • И имат добро поведение в условията на околната среда.
  • Проводниците са изградени от изолатори и защитни капаци, за да им се предотврати пренасянето на електрическата енергия, която циркулира през тях.
  • Понастоящем изолационните материали са предимно от пластмаса, те имат термично и механично поведение. Изборът и характеристиките на изолационния материал трябва да вземат предвид околната среда и условията на каналите, на които ще бъдат подложени защитните проводници.
  • Освен това някои електрически проводници използват полимерна защита на изолацията, наречена облицовка или обвивка, и основната му цел е да защити целостта на изолацията и проводника срещу всякакъв вид повреди.

как да изберем електрически проводник

Видовете електрически проводници са обозначени с букви и цифри и всеки от тях се диференцира по своята изолация, независимо дали е тел, кабел или тел, начинът на инсталиране и препоръчителната употреба.

  • Ню Йорк
  • HO5VV-F
  • NYA h07V-U
  • H0771-K
  • THHN
  • Суперфлекс

Това е напрежението между фазите, има 4 основни типа фази, които се разделят според системното напрежение:

  • Много ниско напрежение (mbt): съответства на напрежения до 50 V, в постоянен ток или равни RMS стойности между фазите в променлив ток.
  • Ниско напрежение (bt): съответства на напрежения над 50 V и до 1000 V в постоянен ток или равни ефективни стойности между фазите в променлив ток.
  • Средно напрежение (mt): съответства на напрежения над 1000 V и до 33 000 V включително.
  • Високо напрежение (при): съответства на напрежения над 33 000 V.

Това е максималната температура, поддържана от проводника.

Отнася се за вида изолационен материал на проводника и съответната му дебелина.

Това е допълнителното защитно покритие към изолацията, може да бъде от различни материали и характеристики.

Всички електрически системи изискват неутрални електрически проводници и защитни проводници. Въпреки това, в зависимост от необходимото напрежение, броят на фазите може да варира.
Например за еднофазни (еднофазни) системи с ниско напрежение се използва 1, 2 и 3 фазен проводник, плюс неутрален проводник и защитен проводник, докато за трифазни системи 1, 2 фазни проводници и 3, плюс нулевия и защитния проводник.

Когато избирате проводник, имайте предвид, че всички проводници на електрически проводник са идентифицирани, съгласно следния цветен код, установен в чилийския стандарт Elec. 4/2003:

  • Фаза 1 проводник: син.
  • Фаза 2 проводник: черен.
  • Фаза 3 проводник: червен.
  • Неутрален проводник: бял.
  • Защитен проводник или земя: зелен или зелен/жълт.

За да определите количеството електрически проводник, което ви е необходимо, добавете линейните метри на всеки проводник на веригите на електрическата равнина.
Той също така взема предвид височината на тавана, за да измери разстоянието за спускане до гнездото и превключващите кутии и оставя поле за краищата на кутиите за тяхното свързване (приблизително 40 см).

Видове електрически проводници

HO5VV-F кабел

Това е гъвкав кабел, съставен от два или повече медни проводника, всеки от които е снабден с индивидуална PVC изолация и освен това комплектът има обвивка от същия материал. Характеризира се с висока издръжливост, устойчивост на температура и сцепление.
Произвежда се предимно за използване в електрически уреди и инструменти. Също така за захранване на индустриални електрически машини и оборудване, нагреватели и домакински уреди като перални машини, восъци, хладилници, печки, ютии, готварски печки и фурни и др.

  • Максимална работна температура: 70 ° С
  • Максимално работно напрежение (V): 500 V (bt).
  • Тип изолация: PVC.
  • Защитен капак: гъвкаво PVC покритие, в стандартни цветове сиво, бяло и черно.
  • Канализиране: не-подземен въздух.
