Доставка на DPC субстрат По-малка и по-тънка плоча

По-добро разсейване на топлината; По-дълъг срок на годност DPC субстрат

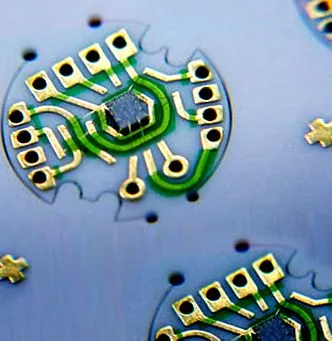

DPC (директно покрит медно покрит директно покрит меден субстрат)

DPC (директно покрита медна) метализирана основа, директно завършена)

Защо е метализираният DPC субстрат?

- DPC е създаден за подобряване на електрическите характеристики и гъвкавост благодарение на способността за фина линия и твърда мед чрез пълнене. DPC е и рентабилна алтернатива поради по-гъвкава технологичност, особено за по-тънка метализация.

Важни фактори за отлична метализирана основа

Разсейване на топлината на метализирана основа (DPC)

Топлината, генерирана от електронни вериги, трябва да се разсейва, за да се избегне незабавна повреда и да се подобри дългосрочната надеждност, поради което управлението на топлината е от решаващо значение. Много от най-горещите и перспективни области днес разчитат на метализирана керамика. Например, ефективно разсейване на топлината, което осигурява дългия живот на LED продукт и зависи от ефективното управление на работната температура на светодиодите. В крайна сметка: контролираната топлопроводимост означава не само по-дълъг живот, но и стабилизира цвета на светодиода. Отърваването от предложенията за топлина е друго голямо предимство: висок светлинен поток.

Погледнете как Tong Hsing може да постигне ефективно вашето покритие с медно покритие.

Как се прави DPC субстрат?

Ненадминати топлинни характеристики

Проводими линии с ниско електрическо съпротивление

Стабилен до температура> 340 ° C

Точно местоположение на функцията, поддържа широкоформатен автоматизиран монтаж.

Фина разделителна способност, позволяваща висока плътност на устройства и вериги.

Доказана надеждност

Механично здрава керамична конструкция.

Най-висока производителност и най-ниска цена керамично решение.

Патентован свързващ слой

Поредица от тестове потвърждават, че е установено, че цялостната ефективност на DPC превъзхожда традиционните дебели филми. Адхезията на проводниците е отлична и при използване на тест за отлепване е нормално нито жицата, нито керамиката да се счупят, дори след стареене при 150 ° C.

Сравнение на DPC с други технологии

Ключови атрибути DPC Thin Film Thick Film

Електрическа проводимост на проводника	Много добре. Дебел меден проводник.	Ниска проводимост поради много тънка дебелина на филма.	Добра проводимост. Понижен от наличието на стъклена фаза.
Чрез електрическа проводимост	Много добре. Виази, пълни с чиста мед.	Много добре. Виази, пълни с чиста мед.	Бедно. Виази, пълни с 50% метал и 50% стъкло или пори.
Характеристична резолюция	Гууд. Това зависи от дебелината на Cu.	Много добре.	Гууд. Определя се от печатаемостта на екрана.
цена	Ниска до умерена. Vias и метал се отлагат по същия процес. Субстрат с ниска цена.	Висока цена. Скъп субстрат. Lapp и полиране се изисква след нанасяне чрез.	Ниска до умерена. Скъпи метални пасти. Евтин субстрат и евтина технология за отлагане.
Термични характеристики	Много добре. AIN или метален алуминиев субстрат с висока топлопроводимост.	Добре. AIN или алуминиев субстрат. Метален слой е твърде тънък за разпространение на топлина.	Умерен. Алуминиев субстрат. Проводимостта през метала е лоша поради стъклената фаза.
Подходящо за енергийни приложения	Много подходящ. Медните проводници носят високи токове.	Неподходящ. Тънкослойните слоеве не могат да носят високи токове.	Подходящ. Проводниците от стъклена фаза имат умерена проводимост.
Подходящо за високочестотни приложения	Подходящ. Добра проводимост и разделителна способност на линията	Много подходящ. Отлична разделителна способност на линията.	Неподходящ.
Зелено	Да	Да	Не. Те често съдържат Pb добавки.
