ВИДОВЕ И ФУНКЦИЯ НА ЕЛЕКТРОЗАХРАНВАНЕТО

Когато дойде време да изберете устройството, което най-добре отговаря на вашите нужди, това ще бъде важна задача. Трябва да вземете предвид текущото напрежение, което достига до вашия дом или офис, че има достатъчно отвори за въздух, както и че вентилаторът на източника не е единственият доставчик на въздух към оборудването. Тук в тази статия ние обясняваме голямото значение на електронното захранване, познаваме няколко негови вида и тяхната функция.

Съдържание

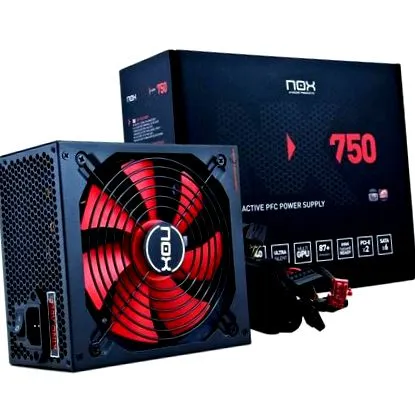

Какво представлява захранването?

Електронното захранване е отговорно за преобразуването на променлив ток или променлив ток в непрекъсната форма на енергия, която компютърните компоненти трябва да функционират, наречена постоянен ток или постоянен ток. Противно на много хардуерни компоненти, чието използване не е задължително, като SSD диск, захранването е от решаващо значение, тъй като без него останалата част от вътрешния хардуер не може да функционира.

Захранванията, намиращи се вътре в компютъра, не са единствените, които съществуват, другият тип захранване е външно.

Например има някои игрови конзоли, които имат електронно захранване, свързано към захранващия кабел, и които трябва да бъдат разположени между конзолата и стената. Понякога захранването е вградено в някои външни твърди дискове и те са необходими, ако устройството не може да извлече достатъчно енергия от компютъра чрез USB. Външните захранващи устройства са полезни, защото позволяват на устройството да бъде по-малко и по-привлекателно.

Захранването е известно още като захранване. Дънните платки, кутиите и захранващите устройства се предлагат в различни размери, които се наричат форм-фактори. Тези три елемента трябва да са съвместими, за да работят правилно заедно.

Захранването на компютъра е вероятно компонентът, който е най-вероятно да се повреди, тъй като се нагрява, а след това се охлажда при всяко използване и получава първия входен променлив ток, когато компютърът е включен.

Вентилатор, който не работи, непрекъснато и произволно рестартиране на компютъра, повишаване и спадане на електрическия товар, значително намалява полезния живот на източника. Трябва да имате предвид, че компонентите на източника се разграждат през годините и тяхната ефективност също може да бъде засегната и да изложи компонентите ви на риск.

Класификация

Всички електронни захранвания се класифицират на линейни и импулсни захранвания. Линейните захранвания имат много опростен дизайн и могат да бъдат много по-сложни, колкото по-висок е токът, който те трябва да доставят, но регулирането на напрежението не е много ефективно. Но превключващите захранвания, дори да са със същата мощност като линейните, обикновено ще бъдат по-малки и обикновено са по-ефективни, но ще бъдат по-сложни и следователно по-податливи на повреди.

Линейни захранвания

Линейните шрифтове имат следната схема:

Това е отговорно за модифицирането на входното напрежение до напрежение с по-голяма или по-малка амплитуда на изхода му, което ще зависи от вида на използвания източник. Този тип устройства могат да работят само с променливо напрежение и са един от основните елементи в захранването.

Изправителят е изграден от диоден мост, в който се получава напрежението на трансформатора и основната му функция е да го преобразува в напрежение с постоянен ток.

Основната задача на филтъра е да може да намали колебанията на напрежението в кондензаторите. Когато се появи филтриране, се генерира явление, наречено ефект на пулсации.

Регулаторът е специализиран в приемането на сигнала от филтъра, така че веднъж на изхода може да се получи непрекъснато напрежение, без вариации в напрежението да е проблем и в зависимост от регулатора то ще бъде изходното напрежение.

Това е напрежението, получено от предишните процеси във веригата.

Импулсно захранване

При този тип източници регулирането се получава чрез превключвателя, обикновено той има ШИМ верига "Широчинно импулсна модулация”, Което променя работния цикъл. В тази стъпка функциите на трансформатора са същите като при линейните източници, но само неговото положение се променя. Вторият токоизправител е отговорен за преобразуването на пулсиращия променлив сигнал, който идва от трансформатора, в непрекъсната стойност. Изходът може да бъде и кондензаторен филтър.

Едно от предимствата на линейните източници е, че те имат по-добра регулация, скорост и по-добри характеристики на електромагнитната съвместимост или EMC.

Превключените източници имат следната схема:

Коригиране и филтриране:

Тази стъпка е мястото, където се извършва коригирането и филтрирането на напрежението с променлив ток, превръщайки го в непрекъснат и пулсиращ сигнал.

Това е отговорно за преобразуването на пулсиращ сигнал в квадратна вълна и това се въвежда в трансформатор. Тук в този раздел може да има различни видове DC-DC инверторни конфигурации, като: Buck, Boost, Buck-Boost.

Изправител и вторично филтриране:

Отново изходът на комутационната секция се коригира и филтрира, така че подаването на сигнала да продължи, е по-линейно.

Това е отговорно за управлението на трептенията на превключващия етап. Този блок се състои от осцилатор с фиксирана честота, еталонно напрежение, също компаратор на напрежение и модулатор с широчина на импулса ШИМ. Модулаторът получава импулса на генератора и генерира модификация на неговия цикъл в зависимост от сигнала, изпратен от компаратора. Компараторът е отговорен за изследване на изходното напрежение на вторичното коригиране с еталонното напрежение.
