Това е още един пример за това как захранването може да бъде ремонтирано за кратко време и с евтини материали.
Това е климатик с въздух. Това е много по-скъпо оборудване от типичния конзолен климатик.
Симптоми

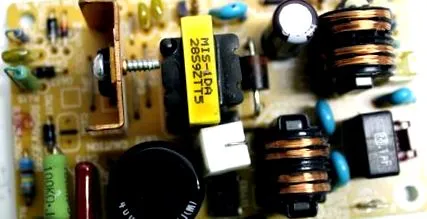

Хладилникът ми донесе електронните платки и ми каза, че е измерил напреженията, а проблемът е в платката за захранване, тъй като на входа имаше напрежение 230Vac, а на изхода не показваше нищо.
Интервенция
Тъй като веригата беше толкова проста, започнах да измервам компонентите, които обикновено се провалят.
Първо продадох силовия транзистор (този с радиатора) и го проверих с полупроводникомер. Устройството ми каза, че компонентът е в лошо състояние, така че неизправността вече е локализирана.
Преди да търсите замяната обаче, трябва да проверите за други повредени компоненти. Когато транзисторът се повреди, входният предпазител обикновено изгаря. В този случай платката не беше разтопена, затова измерих компонентите от входа към транзистора. Всъщност керамичната устойчивост (бяла) беше отсечена. Останалите компоненти бяха добре.
Той нямаше същия транзистор, както и обичайните доставчици. Явно беше остаряло.
Разследвайки таблиците с данни, открих, че те имат еквивалентен компонент. Оригиналът беше 2SC4420, който е 800V 3A NPN транзистор. Замених го с BUL216, който има сходни характеристики и се използва и при превключени захранвания, така че скоростта на реакция е правилна.
Друг проблем е, че транзисторът имаше различен пакет. Оригиналът беше изолиран, докато новият не беше, така че трябваше да поставя изолация от слюда. Приложих и малко силиконова паста за подобряване на топлопроводимостта.
Ако не овладеете техническите характеристики, винаги можете да потърсите идентичния компонент, въпреки че понякога ще трябва да търсите между доставчици или да поръчате директно от Китай, като сте малко бавни.
Оригиналното съпротивление беше 2W. Тъй като нямах 5W, със същата омична стойност, т.е. 10Ω.
Преди да свържа напрежението, се уверих, че монтирам тестовата си лампа последователно с веригата, за да избегна повреда, ако има късо съединение в който и да е компонент.
Изходът беше правилен, затова го свързах директно, без лампата. Работи перфектно.
Причини
Този тип повреда е много често в захранващите устройства в режим на превключване. Транзисторите режат и оставят тока да тече хиляди пъти в секунда, така че възникващите електродинамични ефекти в крайна сметка увреждат силиция. Трудно е да се предотврати този проблем, тъй като компонентът вече е доста голям.
Разходи
Общата сума на използваните материали е няколко евро, така че основната цена е тази на труда. Като малка дъска с малко компоненти е лесно да я тествате. Също така, в този случай провалът беше там, където трябваше да бъде, така че беше още по-бърз.
Най-важната цена беше изследването за намиране на еквивалентния компонент. Струва си обаче да загубите час или два, стига да можете да оставите оборудването да работи. Ако трябва да поръчате от доставчик, вие също ще загубите известно време и ремонтът ще отнеме няколко дни.
