Как да свържете аркадното захранване
С pacoarcade на 19 декември 2019 г.
    Етикети:
  • уроци
  • суперпистолет

Правилното свързване на захранването е жизненоважно, за да се избегнат повреди на оборудването и сериозни аварии като пожар или токов удар.

  • свържете

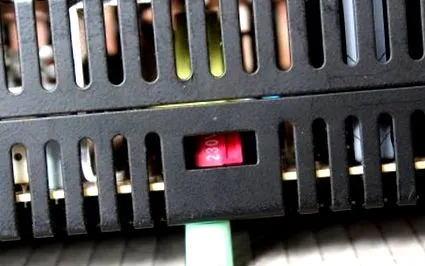

Първата стъпка е да проверите дали източникът е настроен на мрежовото напрежение (в този случай 230V) на червения превключвател отстрани и да промените позицията му, ако е необходимо.

  • Кафявото или черното е фаза
  • Синьото е неутрално
  • Зелено-жълтото е земя

Тъй като това е променлив ток, няма значение дали неутралната е свързана като фаза и обратно, това, което е много важно, е да свържете земята на терминала със символа ?. За по-голяма безопасност непрекъснатостта между външната метална част и жълто-зеления проводник може да се провери с волтметър.

Забележка: на тази снимка фазовият и нулевият проводник са разменени. Синьото ще отиде в неутрално, а кафявото във фаза, въпреки че за практически цели е същото, тъй като ориентацията на щепсела не се взема предвид.

Този тип фонтани използват пасивно конвективно охлаждане, така че не трябва да се поставят на затворено или покрито място.

Може да се добави линеен филтър (EMI), в случай че източникът не го включва или искате да подобрите конфигурацията.

Как да свържа източника към платката или суперпистолет

Връзката с суперпистолет или JAMMA конекторът ще бъде направен с 18 или 16 AWG меден проводник с терминали за свързване M3.5 и дължина около 25 cm. Два до четири проводника се използват за + 5V и GND и един за + 12V и -5V. За използване с суперпистолет Препоръчвам следната конфигурация:
