Arduino отрицателно напрежение Отговори тук

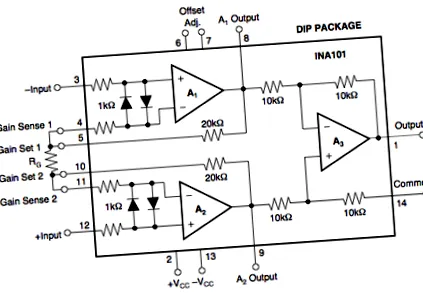

Наскоро получих INA101HP, вижте снимката по-долу. Опитвах се да го използвам на макет. За захранване на операционния усилвател свързах 5V към + vcc щифта, но след това осъзнах, че наистина не разбирам как да осигуря -5V за -vcc щифта. Как е възможно това, ако използвам arduino uno като източник на напрежение? ?

напрежение

РЕДАКТИРАНЕ: Въз основа на получените отговори до момента

Ще бъде ли по-лесно/ЕВТИНО, ако имам отделна 9V батерия с капачка на 9V батерия и свържа края на земната позиция и отрицателния край към -vcc? Трябва ли величините + vcc и -vcc да са еквивалентни за операционния усилвател? Изглежда, че така или иначе ще трябва да взема някакъв допълнителен компонент .

Отговори

Ако ви трябват само няколко mA, най-простото решение е да използвате a зареждаща помпа като ICL7660 за създаване на -5V от + 5V:

Както можете да видите, имате нужда само от няколко компонента. Тази простота има своята цена и тя е, че изходното напрежение започва да пада, ако го заредите с повече от няколко mA.

Като алтернатива можете да използвате a ДЗПО (превключващо захранване) като това

което ще позволи повече ток. Съотношението R1/R2 задава изходното напрежение. Това е най-простото приложение за превключване, което познавам. SMPS обаче изисква внимателен подбор на компоненти и оформление на печатни платки, за да се получи добра ефективност и ниска EMI.

  • Захранващите напрежения Opamp + ve и -ve Недей те трябва да бъдат еднакви. Това, което се изисква е, че използваните напрежения f = осигуряват адекватно „пространство за главата“ за какъвто и да е сигнал.

Измервателният усилвател INA101HP (лист с данни) казва, че минималното допустимо захранване е +/- 5 волта, а максималното е +/- 20. В таблицата с данни не се казва колко близо Vout ще стигне до захранващите релси с доставки от +/- 5V, но с +/- 15V Vout консумативи обикновено могат да бъдат +/- 12,5V, така че вероятно ще получите 2 до 3 волта по-малко в горната и долната част на диапазона Vout.

Има няколко начина да направите отрицателни захранвания с ниско напрежение.

Можете да използвате "диодна помпа", задвижвана от квадратно-вълнов сигнал от процесорен щифт.

Същият като предишния, но със собствен вътрешен генератор. Капацитивните интегрални схеми за умножител на напрежение правят това, например добре познатия ICL7660 (лист с данни ->), но коефициентът на усилване (Vout/Vin) може да не отговаря на нуждите.

Направи си сам версии на функционалността 7660 - позволява да се разгледат възможно най-много етапи с последващи по-високи съотношения Vin/Vout. .

Преобразувател на отрицателно напрежение ICL7660 - изключително лесен за изпълнение.

Също така, интегрални схеми като контролера MAX232 RS232 имат вградени кондензаторни диодни помпи и могат да се използват като източници за захранване на операционни усилватели. MAx232 лист с данни

Ако имате + 5V на разположение, тогава 7660 ще ви даде малко по-малко от -5V изход, под официалните спецификации, МОЖЕ да работи, но незначителен. Използването на MAX232 или подобна по-нова версия ще ви даде> +/- 8V, повече от достатъчно.
