Конвертирайте ATX захранване
Възможно е да използвате ATX захранване или стар компютър за захранване като захранване за нашата работна маса, но с някои ограничения

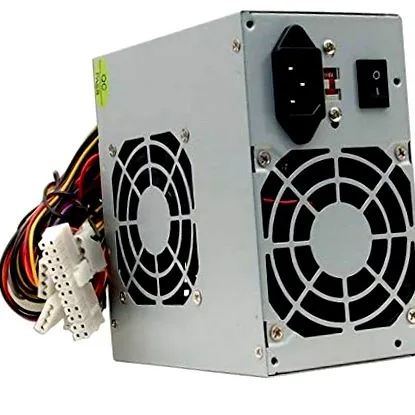

Стандартният захранващ блок на компютъра (PSU) преобразува входящите 110V или 220VAC (променлив ток) в различни постояннотокови (постоянен ток) изходни напрежения, подходящи за захранване на вътрешните компоненти на компютъра и с малко въображение е възможно да се преобразува ATX захранването в A настолно захранване.
Повечето компютърни захранвания варират от около 150W до 500W, така че има достатъчно мощност. Оригиналният стандартен съединител ATX, използван за захранване на дънната платка, беше единичен 20-пинов Molex, който имаше всички необходими напрежения от + 12VDC и + 5VDC с огромни изходни токове и защита от късо съединение, както и запалителен кабел, който позволява на компютъра да се завърти изключете захранването, когато го изключвате.
Първо и преди всичко, преди да започнете да преобразувате захранването ATX, уверете се, че захранването е изключен от електрозахранването и разреден, като го оставите несвързан за няколко минути преди стартиране . Това е важно! тъй като може да доведе до потенциално опасна или дори фатална ситуация поради високи напрежения в захранването, ако решите да го разглобите. Също така се уверете, че металната кутия на захранването е правилно заземена. Вие носите отговорност за собствената си безопасност!.
Не можем просто да свържем захранването към основното захранване и да очакваме да получим необходимия изход от 5 или 12 волта. Стандартното захранващо устройство за компютър има два механизма за безопасност, които му пречат да се включи без да свързва дънната платка.
- Номер 1, захранването изисква сигнал за нулево напрежение "ON", за да стартира по начин, подобен на превключвателя "ON-OFF" отпред на компютър.
- Номер 2, За да може PSU да регулира правилно изходното напрежение + 5V, трябва да имате някакъв товар, свързан най-малко 5 W, за да подведете PSU да мисли, че е свързан към дънната платка
За съжаление не можете просто да оставите проводниците отворени, за щастие и двата проблема лесно се отстраняват.
Има няколко различни цветни кабела, свързани към 20-пинов ATX конектор, които осигуряват няколко различни изхода на напрежение като + 3.3V, + 5V, + 12V, -12V, -5V, както и няколко черни заземяващи проводника и чифт проводници сигнал, както е показано на следващото изображение, заедно с неговия цветен код и описание.
20-пинов ATX Molex конектор
20-пинов конектор с изводи с цветовете на проводниците, използвани в стандартен ATX PSU конектор.
| ПИН | Име | Цвят | Описание | |
| 1 | 3.3V | Оранжево | +3.3 VDC | |
| две | 3.3V | Оранжево | +3.3 VDC | |
| 3 | често срещани | Черен | земя | |
| 4 | 5v | червен | +5 VDC | |
| 5 | често срещани | Черен | земя | |
| 6 | 5v | червен | +5 VDC | |
| 7 | често срещани | Черен | земя | |
| 8 | Pwr_Ok | Сиво | Захранване Ok (+5 VDC, когато захранването е в ред) | |
| 9 | +5VSB | Лилаво | +5 VDC напрежение в режим на готовност | |
| 10 | 12v | Жълто | +12 VDC | |
| единадесет | 3.3V | Оранжево | +3.3 VDC | |
| 12 | -12V | Син | -12 VDC | |
| 13 | често срещани | Черен | земя | |
| 14. | Pwr_ON | Зелено | Включено захранване (активно ниско) | |
| петнадесет | често срещани | Черен | земя | |
| 16. | често срещани | Черен | земя | |
| 17 | често срещани | Черен | земя | |
| 18. | -5V | Бял | -5 VDC | |
| 19. | 5v | червен | +5 VDC | |
| двайсет | 5v | червен | +5 VDC | |
Има няколко начина за преобразуване на стандартно компютърно ATX захранващо устройство в използваемо настолно захранване. Можете да държите 20-пиновия конектор Molex включен и да го включите директно или да го отрежете напълно и да обедините отделните проводници, като запазите едни и същи цветове, червено до червено, черно до черно и т.н.
Можете да изрежете конектора, за да получите достъп до отделни проводници и да ги свържете към гнездо за винтови връзки, за да получите по-висока сила на ампеража за захранванията + 5V и + 12V. Можете да свържете проводници от същия цвят заедно, като използвате кримпващи съединители. Някои от другите отделни цветни проводници трябва да държим отделно, както е описано по-долу.
За да стартираме самостоятелно захранване или за тестови цели, или като настолно захранване, трябва да свържем щифт 14 - зелен (захранване) към един от често срещаните черни проводници (земя), което е начинът, по който дънната платка казва на захранването да се включи. За щастие, щифт 15: черен той е в съседство, затова свързах превключвател между сигнала Pwr_On (щифт 14) и земята (щифт 15). Когато щифт 14 е свързан за момент към земята през превключвателя, захранването ще се включи.
След това трябва да осигурим малко натоварване на изхода + 5V (червени проводници), за да заблудим PSU да мисли, че е свързан към дънната платка и да поддържаме захранването в режим "ON". За целта трябва да свържем голям резистор от 10 ома или по-малко, със стандартна мощност от 5W до 10W през изхода + 5V, използвайки само един комплект червени и черни проводници, щифтове 3 и 4 ще работят.
Спомняйки си от закона на Ом, мощността (P), развита в съпротивление, се дава от уравнението на:
