Лесни съвети за работа с облаци от точки

Кратко ръководство за премахване на страха от работа с 3D облаци от точки

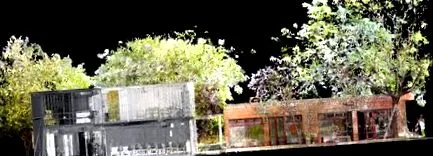

A облакът от точки е система за представяне на всяка повърхност чрез набор от върхове (X, Y, Z) в системата триизмерни.

В индустрията на AEC е много полезно например за събиране на данни, за измервания, за създаване на топографски карти или за изследване на деформации при рехабилитация. Приложен в света на BIM, облакът от данни е отправна точка за иновации в този сектор, благодарение на своята прецизност, бързина и благоприятстващи системи за съвместна работа, така че да се идентифицират с BIM.

Облаците от точки могат да се генерират с различни инструменти, в нашия случай те се създават от 3D наземен лазерен скенер. В BIMnD се ангажираме с технология за фарове, за това, че е много конкурентна марка и в постоянни иновации. Новите версии включват интегриране на облаци от точки в двигателя на 3D мрежа, премахване на необходимостта от софтуер на трети страни за манипулация.

Използването на 3D лазерен скенер като инструмент за събиране на данни, позволява измерете множество точки с много малко време (дори в сложна среда или при пълно отсъствие на светлина) и генерирайте a файл с данни, това, което наричаме облак на точките и какво е представянето на набора от точки, уловени от устройството за 3D лазерно скенер.

Начинът за генериране на споменатия облак от точки се осъществява посредством a кръгово почистване на главата че скенерът има това чрез издаване на постоянен лазерен лъч, това, което прави, е да го проектира с онези повърхности, които са му в обсега. По време на това почистване, информация в цветови стойности XYZ и RGB на всяка регистрирана точка. The честота на вземане на проби които могат да бъдат достигнати с един размах може да достигнат до милион точки в секунда. Така че в края на сесия за събиране на данни можем да говорим за няколко милиарда записани точки.

Данните, съхранявани на устройството от различните извършени сканирания, се обработват в мощни работни станции, за да се получи облак от точки, съобразен с нуждите на заинтересованите страни.

Кратко резюме на процеса е показано в следващото видео:

Приложенията на облаците от точки са разнообразни, получават се цифров близнак, документация като вградена, въстания топографски, проучване инфраструктури голям размер, проверка и контрол на промишлени съоръжения и при задържането на намеса. Облакът от точки ни помага създаване и получаване на 3D пресъздаване на архитектурни пространства и обеми. Ако искате да видите някои примери за реални проекти и техните облаци от точки, посетете портфолиото от проекти на BIMnD.

Основните функции на облака от точки, прилагани към архитектурата и наследството

Пълно представяне на дигитализация околната среда или сградата
Документация за опазване, възстановяване на активи от културно-исторически интерес
Откриване на деформации в сгради и съоръжения
Асансьори топографски
Инспекция и Контрол на съоръженията
Идентификация на намеса

Файловият формат на облака на точки може да има различни разширения. Някои от тези разширения ще бъдат директно поддържани, докато други ще трябва да бъдат преобразувани в поддържани формати (в зависимост от софтуера), преди да бъде индексиран.

Въпреки че ще подчертаем полезните формати главно за CAD и BIM, с двете му най-популярни програми (ArchiCAD и Revit, въпреки че не са единствените), има много формати, ще ги споменем, без да навлизаме в подробности, просто в случай, че те представляват интерес за вас.
